(1)電氣原理圖的特點

電氣系統(tǒng)的主電路與輔助電路時既分開又有聯(lián)系地畫在同一張圖紙上的，主電路一般畫在輔助電路的左側或者上面，主電路用粗線，輔助電路用細線描繪。各種電氣元件，如接觸器、開關按鈕等均以未通電、手柄置于零位、未受外力作用、工作機械處于原始位置的情況表示。為了安裝以及檢修的方便，在電氣原理圖中元件的連接點線往往都應該標有編號。將電氣的線圈、接地分別畫在所屬的電路中，并將整個電路的電壓等級、交、直流回路展開，畫成幾個獨立的部分。

(2)閱讀電氣原理圖的方法

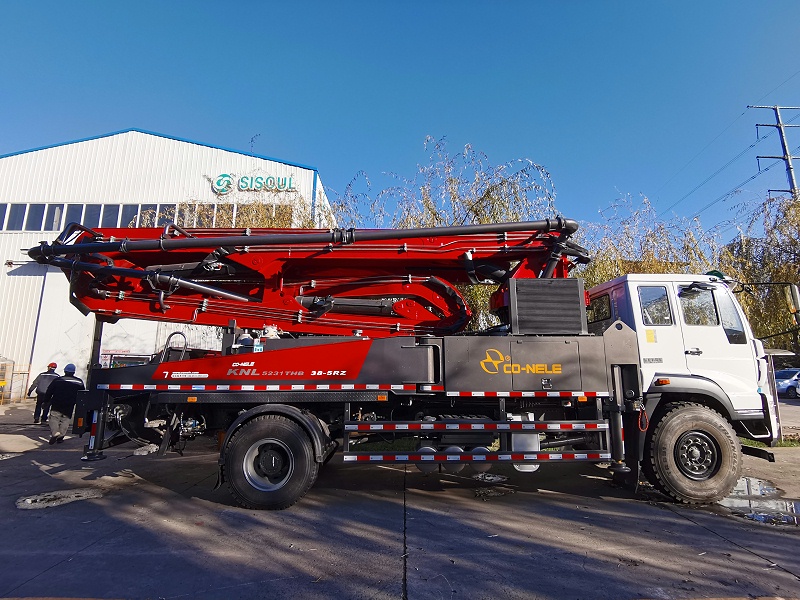

大致了解混凝土泵車圖紙的作用，把握圖紙表現(xiàn)的主題，并圍繞這個主題來分析各個電路元件所起的作用。一張圖紙上標注了許多元件、線路、圖形符號以及文字符號，對這些符號所代表的意義要熟悉，對照符號檢查設備明細表，搞清其名稱、型號、規(guī)格，要善于將圖紙上的抽象符號轉化為具體元件。一般來說，在電氣原理圖中應該是遇到接點去找線路并判斷出接點是通還是斷。
